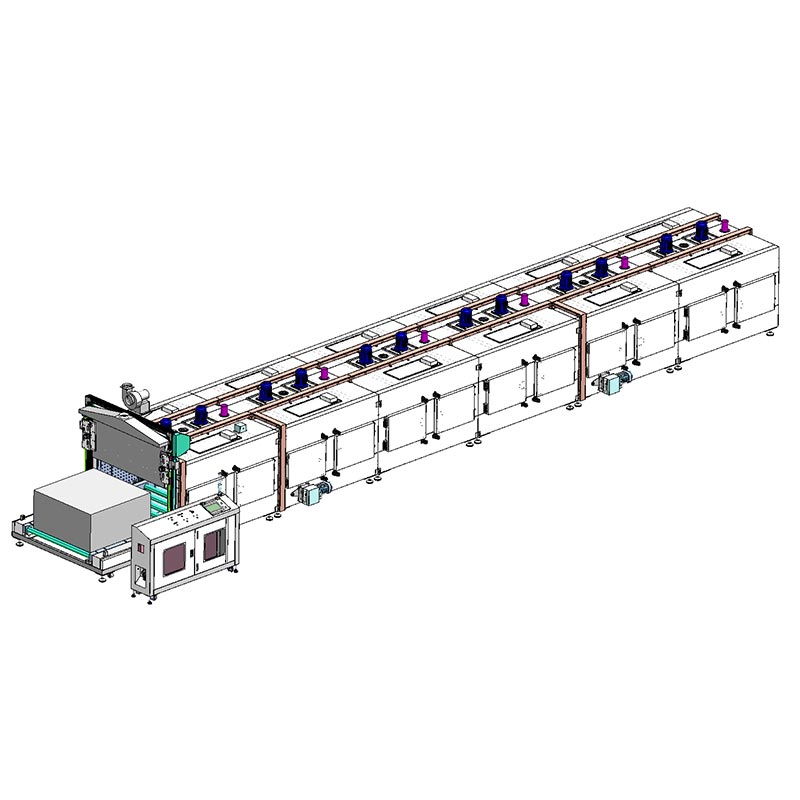

Rulo Konveyörlü Tünel Fırın

700 milimetrelik etkili yüksekliğe sahip dahili bir fırında sıcaklık eşitliğini sağlamak için karmaşık bir hava akışı tasarım gereklidir. Yüksek akışlı yatay fırını benimseyen Dingfeng'deki Makaralı Konveyör Tünel Fırınını özelleştirebilirsiniz. Çapraz akış sistemi. 12 inçlik çok kanatlı çarklara sahip 1500 watt'lık bağımsız motorlarla çalıştırılır. Sıcak hava zorlanır Her iki taraftan özel olarak tasarlanmış paslanmaz çelik delikli plakalar sayesinde ürün yüzeyine yakınlaşır ve üst egzoz deliğinden geri dönerek 15,6 metre uzunluğundaki fırının tamamında sıcaklık eşitliği sağlanır ±5-8°C aralığında stabil çalışır.

Isıtma işlemi

Endüstriyel Makaralı Konveyör Tünel Fırını, otomatik gibi güvenlik koruma fonksiyonlarıyla çalışır. sıcaklık kontrolü, hassas sıcaklık stabilizasyonu ve sıcaklık sınırı aşıldığında otomatik kapanma. Fırının iç kısmı ayna kaplamalı paslanmaz çelik plakalardan düzgün bir şekilde yapılmıştır ve yalıtım katman istenilen ısı yalıtım etkisini elde etmek için 120K silikajel alüminyum yalıtım taş yünü ile doldurulur. dış çerçevesi birbirine kaynaklanmış demir profillerden oluşurken, fırının dış paneli lazerle oluşturulmuştur. soğuk haddelenmiş çelik levhalar üzerinde kesme ve ardından hidroformlama. Paslanmaz çelik ısıtma boruları ısıtma için kullanılır, ve düşük gürültülü santrifüj egzoz fanı ile birlikte verimli bir sıcak hava sirkülasyon sistemi oluşturulur, Isının ürünlerin yüzeyine eşit şekilde yayılmasını sağlar.

Konfigürasyon sertifikamız

Dingfeng'in Makaralı Konveyör Fırını, gelişmiş bir PLC ve 10,2 inç dokunmatik ekran arayüzü ile donatılmıştır. Endüstri 4.0 standartlarına uygun bir sistem. Operatörler gerçek zamanlı sıcaklığı, motoru kolayca görüntüleyebilir Frekans ve çıkış akımı. En önemlisi, yerleşik veri kayıt işlevi, termal eğrileri uzun süre boyunca saklayabilir. 90 güne kadar. İster üretim döngülerini optimize ediyor olun ister müşteri denetimleri için süreç kanıtları sağlıyor olun, Ayarlanabilir depolama frekansı, dakikada 2 metrelik üretim hattınızın her partisinin profesyonel olmasını sağlar. veri desteği.

Ana teknik parametreler

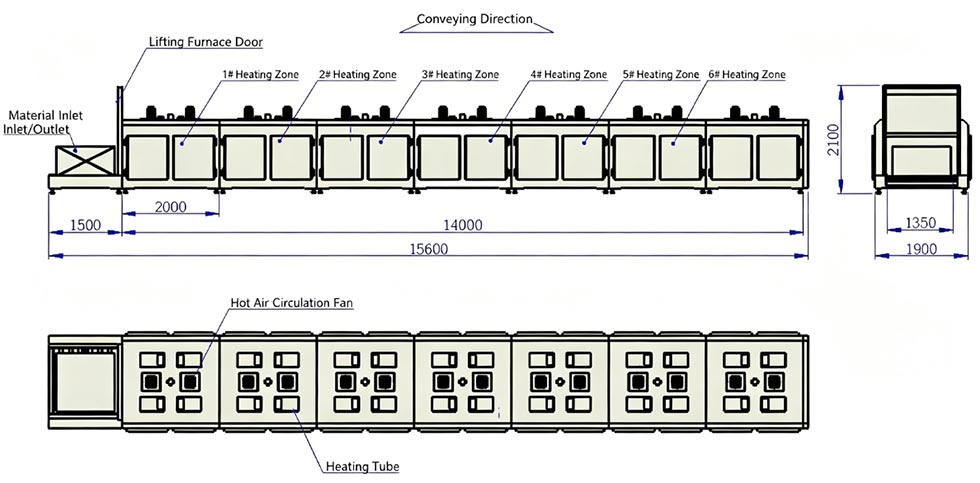

Tünel fırın ekipmanının genel tanımı

Operasyonel İş Akışı

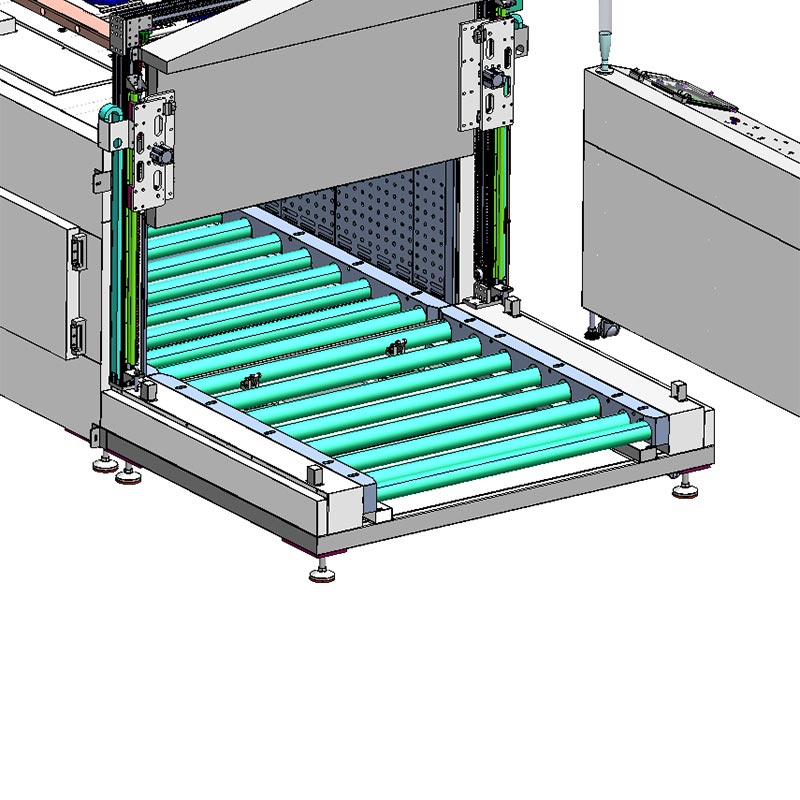

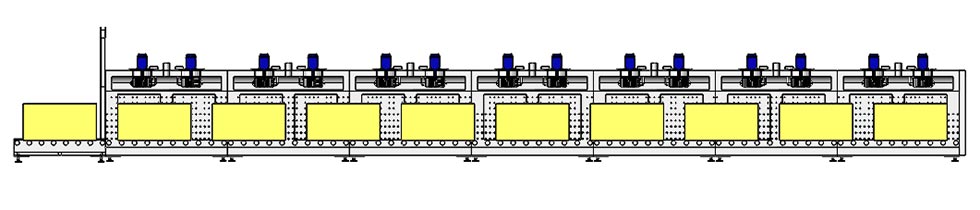

Dingfeng Silindir Bantlı Fırın, gelişmiş bir yarı otomatik pnömatik konumlandırma sistemi ile donatılmıştır. Operatör konveyör bandını başlatmak için 1200x1200 mm'lik bir paleti besleme istasyonundaki pnömatik durduruculara göre manuel olarak hizalar. Daha sonra pnömatik saptırma plakaları, paletleri adım adım taşımak için yüksek torklu silindirlerle senkronize olur. bunları 1550 mm'lik artışlarla ilerletmek; Her hareketin ardından duraklar bir sonraki üniteyi alacak şekilde otomatik olarak sıfırlanır. Fırın dokuz paletlik tam dahili kapasitesine ulaştığında, otomatik bir kaldırma kapısı hazneyi kapatır ve bir XINJE PLC, yüksek güçlü sıcak hava sirkülasyon sistemini etkinleştirir. Sistem, entegre görsel-işitsel aracılığıyla operatörü uyarır alarmlar. Boşaltma işlemi, yüksek hassasiyetli pnömatik adımlama mekanizmasını kullanarak yükleme mantığını yansıtır. Paletleri güvenli ve düzenli bir şekilde hazırlama alanına taşıyın.

Sıkça Sorulan Sorular (SSS) – Makaralı Konveyörlü Tünel Fırın

1. Çeyrek: ￠76 mm merdanenin 200°C sıcaklıkta deforme olmayacağından nasıl emin olabiliriz?

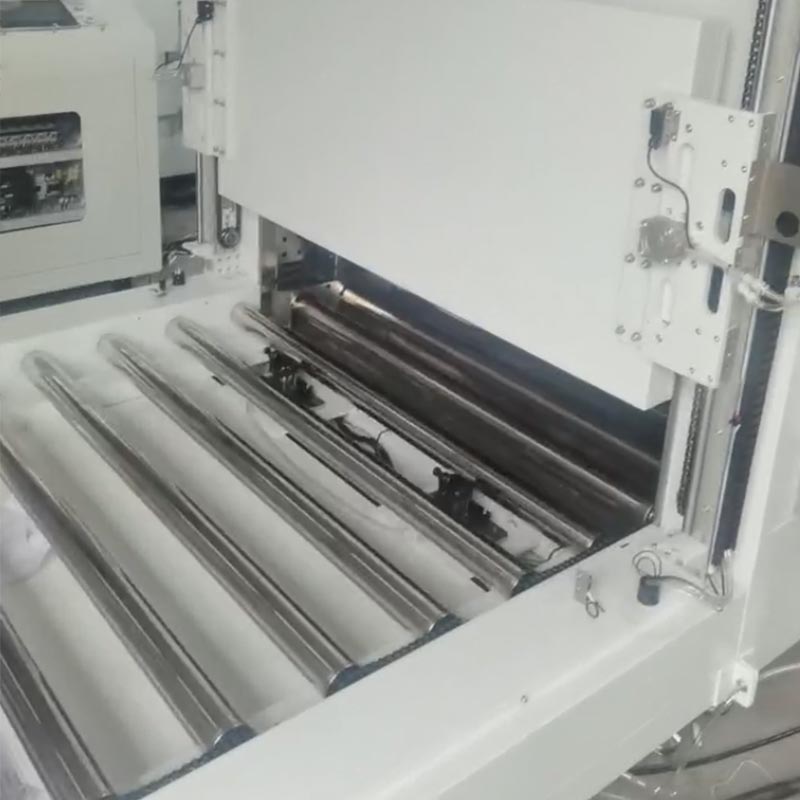

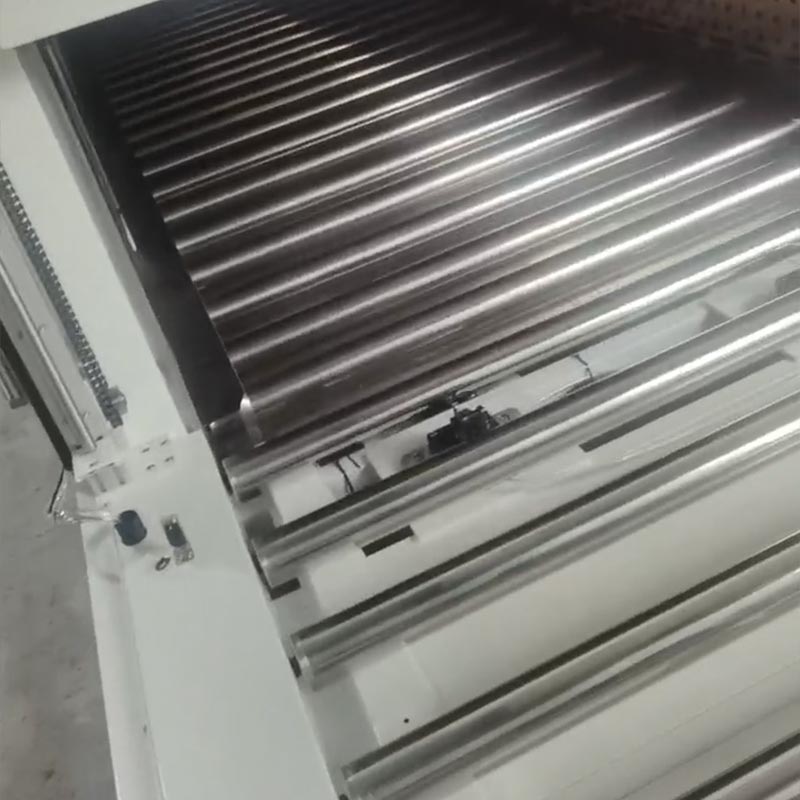

Cevap: Silindirin içinde geliştirilmiş bir yatak bulunur ve silindir çapı 210 mm'dir. Bu malzemeler geçmiş 1200×1200 mm'lik bir iş parçasının tam yük koşulunda bile olmasını sağlamak için ısı stabilizasyon işlemi, Silindir mükemmel eş merkezliliği ve düzgün dönüşü koruyabilir ve her türlü hava koşulunda deforme olmaz veya sıkışmaz ısıtma ortamı.

S2: Farklı ürün yüksekliklerine uyum sağlayabilir mi?

Cevap: Evet. Etkin iç yükseklik 700 mm olup, büyük boyutlu donanım ürünleri için çok uygundur. ±5-8°C'lik homojenlik korunur.

S3: Egzoz sistemi püskürtme veya dehidrasyon yoluyla üretilen egzoz gazını nasıl ele alıyor?

Cevap: Girişe 750 watt'lık yüksek sıcaklıklı bir cebri egzoz fanı taktık ve ayarlanabilir yeni hava delikleri ayarladık. Her ısıtma alanında. Bu, nemin ve VOC'lerin hızla boşaltılmasını sağlayarak gaz birikimini önler ve Kaplamanız için taze ve oksidatif olarak stabil bir ortam sağlar.
