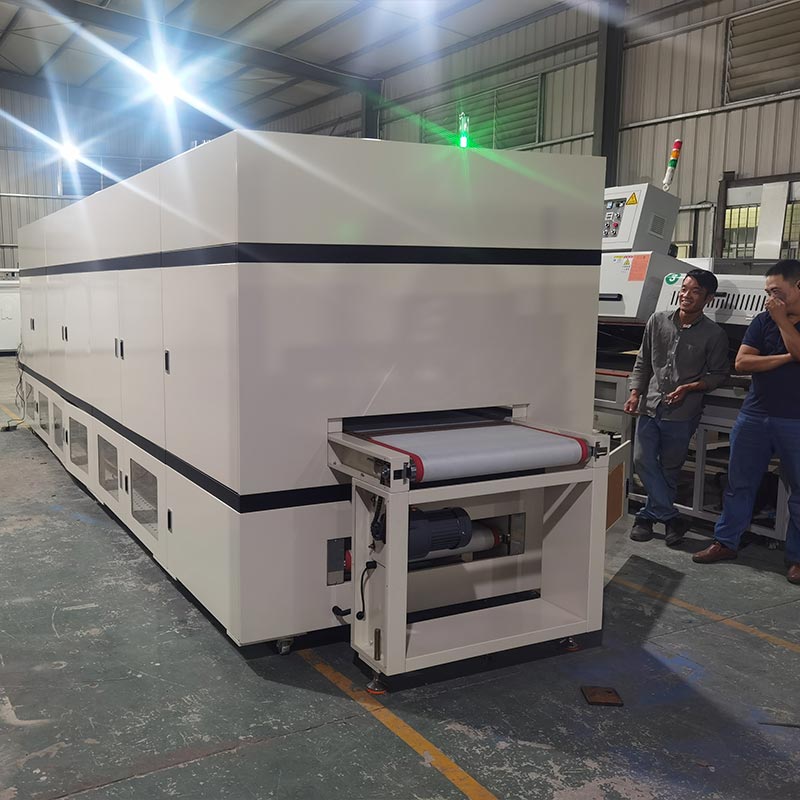

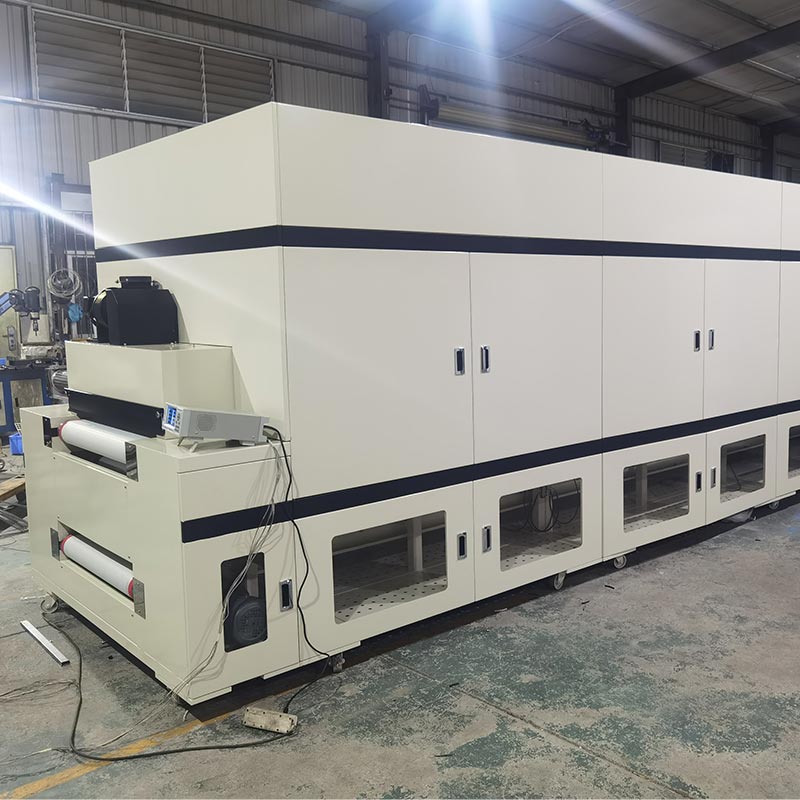

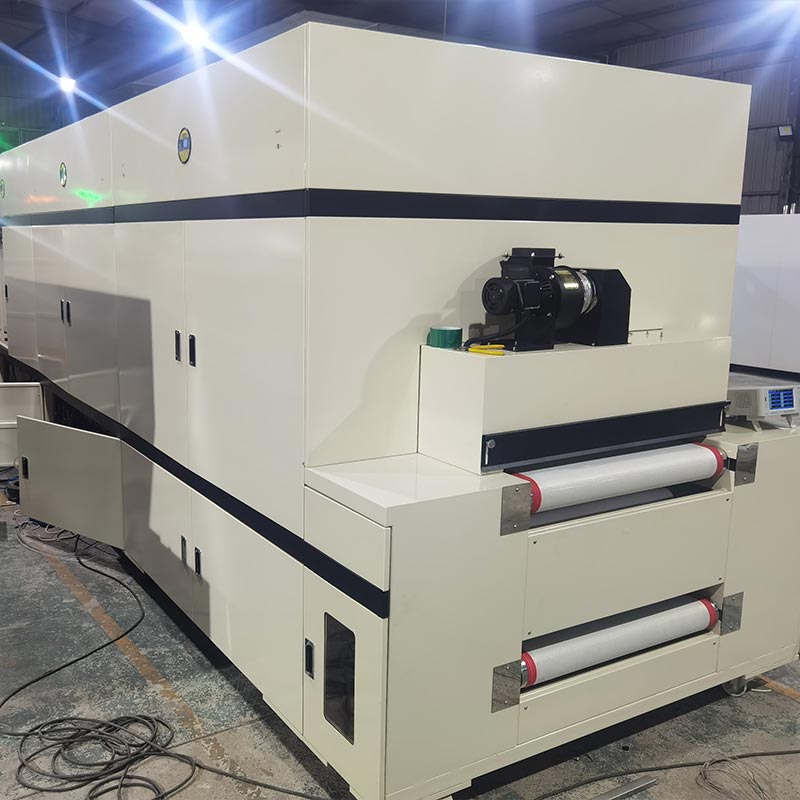

Devre Kartı Tünel Fırını

Devre Kartlı Tünel Fırında eşit ısı dağılımı elde etmek için sadece ısıtmaya güvenmek yeterli değildir; hassas akışkanlar dinamiği kontrolü de gereklidir. Büyük bir üretici olarak Dingfeng, basınçlı bir sistem tasarladı 700 milimetrelik konveyör bant genişliği üzerinde dikey ve türbülanssız bir hava perdesi oluşturabilen egzoz sistemi. 2,2 kilowatt'lık uzun eksenli bir motor ve 12 inçlik bir SUS304 pervaneyle çalıştırılan bu makine, arıtılmış sıcak havayı çok katmanlı devre kartlarının küçük gözenekleri. Bu, esnek baskılı devreler için özellikle önemlidir; Hafif alt tabakayı sabitleyerek Teflon ağ bantla temas etmesini sağlayarak, Standart konveksiyonlu fırınlarda yaygın olarak görülen salınım ve hareket olgusu.

Çalışma prensibi

DFHK7008 model Devre Kartlı Tünel Fırın, ısıtma için paslanmaz çelik ısıtma boruları kullanır. Düşük gürültülü bir sıcak hava ile birleştirilmiştir. hava sirkülasyon fanı ve kutu altı dönüş havası havalandırma teknolojisi. Sıcak hava, işlendikten sonra Yüksek sıcaklıkta verimli filtre, ürünün yüzeyine eşit şekilde bastırılır. Otomatik olarak elde edebilir sıcaklık kontrolü, sabit sıcaklık ve aşırı sıcaklıkta otomatik durdurma, güvenlik, rahatlık, çevre koruma ve enerji tasarrufu. Fırının iç kısmı tamamen ayna kaplamadan yapılmıştır paslanmaz çelik plakalar. Yalıtım katmanı 120K silisik asitli alüminyum yalıtım pamuğu ile doldurulmuştur. taşıma, yüksek kaliteli Teflon yüksek sıcaklığa dayanıklı örgü bant kullanır ve bir kontrolör ve Düşük voltajlı elektrik kontrol sistemi tarafından kontrol edilen frekans dönüştürücü.

Yapılandırma kalitesi

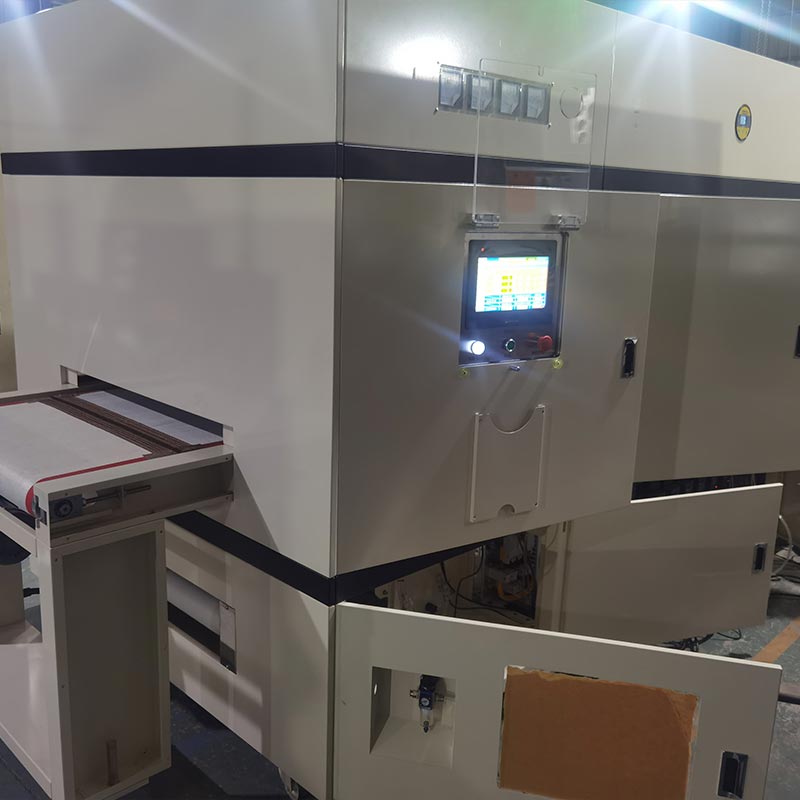

Devre Kartı Tünel Fırınının elektrik kontrol sistemi, hem yurtiçi hem de yurtdışındaki en iyi markaların bileşenleri ile donatılmıştır. yurtdışında, Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE dokunmatik ekran, DTE-10T sıcaklık kontrol modülü ve Isıtma uygulama parçasının hassas sıcaklık ölçümü için K tipi WRNT-01/02 probları. Üç fazlı kontrol edilebilir silikon modül J3-SCR-75LA, kararlı güç regülasyonu için çalıştırılır. İletim sistemi açısından, iletişim fonksiyonlarına ve Schneider serisine sahip iki Shilin frekans dönüştürücü (220V 0.4KW ve 380V 3.7KW) Toplam güç koruması için 3P+N-C 250A kaçak devre kesici de dahil olmak üzere bileşenler donatılmıştır. LC1N serisi Birden fazla spesifikasyondaki AC kontaktörleri (1810, 1210, 4011) her birinin açılmasından ve kapanmasından sorumludur. devre ve son derece yüksek sağlamak için LRN12N termal röle ve MY4NJ ara röle ile birleştirilmiştir. Ekipmanın kaynaktan terminale kadar çalışmasının stabilitesi ve güvenliği.

Ana bileşen modeli

SSS

S1: Bu fırın, çok katmanlı PCB pişirmede "Patlamış Mısır Etkisini" nasıl önler?

C: "Patlamış Mısır Etkisi", sıkışan nem çok hızlı genişlediğinde ortaya çıkar. Devre Kartı Tünel Fırınımız SCR kontrollü doğrusal ısıtma rampalarını kullanır. Sıcaklık artış hızını hassas bir şekilde kontrol ederek, En yüksek sinterleme sıcaklıklarına ulaşmadan önce ön-emprenye edilmiş katmanlardan güvenli bir şekilde yayılmak için iç nem, tabakalar arası bağların sağlam kalmasını sağlamak.

S2: Hava akışı, yüksek en-boy oranlı açık delikleri kurutmaya yetecek kadar güçlü mü?

C: Evet. Aşağı çekişli Basınçlı Plenumumuz, sıcak havayı yüksek en-boy oranlı kanallara yönlendirmek için özel olarak tasarlanmıştır. Dikey basınç, havanın sadece yüzeyi sıyırmak yerine deliklere nüfuz etmesini sağlar. Lehimleme veya kaplama aşamalarından önce tam dehidrasyon için gereklidir.

S3: Bu tünel fırını tam otomatik bir SMT hattına entegre edebilir miyiz?

C: Kesinlikle. Mitsubishi PLC ve Frekans Dönüşüm Motorları, aşağıdakiler için ayrılmış bağlantı noktalarıyla tasarlanmıştır: Endüstri 4.0 bağlantısı. Konveyör hızı ve sıcaklık verileri yukarı akış sisteminizle senkronize edilebilir Sorunsuz, otomatik bir iş akışı sağlayan al ve yerleştir robotları veya aşağı yöndeki denetim istasyonları.
