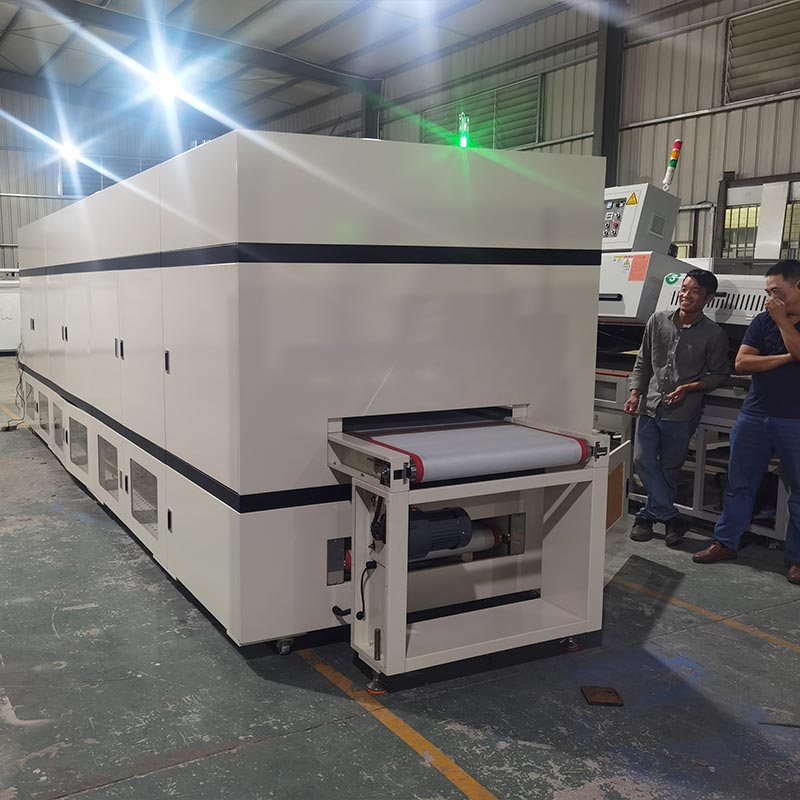

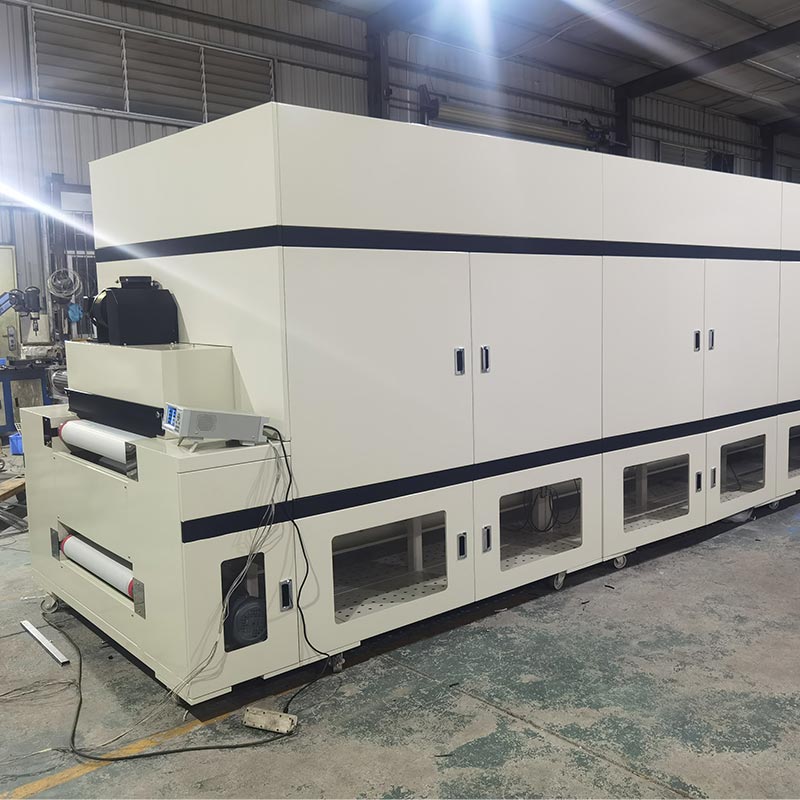

8m Sınıf 100 Tünel Fırın

Çin'de Dingfeng'in 8m Sınıf 100 Tünel Fırını özelleştirilebilir. Kutu 8 metre uzunluğunda ve 88 kilovatlık güçlü bir güç sistemiyle çalışıyor. Modüler bir tasarıma sahiptir ve birinci sınıf elek kurutma ve hassas bileşen pişirme için özel olarak yaratılmıştır. Yüksek sıcaklıkta fan filtreleme sistemi ile donatılmış olup ISO 5 hava saflığı standartlarını karşılayarak ürünlerinizin herhangi bir kirlilik olmadan ısı akışından geçmesini sağlar. Dünyanın her yerinden değerli müşterilerimiz, bu ürünü Çin'deki fabrikamızdan satın almanızı bekliyoruz.

Talep Gönder

Ürün Açıklaması

Dingfeng DFHK7008'in 8 m Sınıf 100 Tünel Fırını Fabrika Doğrudan, benzersiz bir emme altı sıcak hava sirkülasyonunu benimser teknoloji. Elektrik enerjisi, gelişmiş paslanmaz çelik bileşenler aracılığıyla termal enerjiye dönüştürülür ve ardından 100 seviyeli yüksek verimli hava filtresi aracılığıyla düşük gürültülü sirkülasyon fanları tarafından basınçlandırılır. Biz de entegre olduk vakumlu karbon fiber kızılötesi lambalar, işlemi oda sıcaklığından 100°C'ye ≤15 dakika içinde tamamlar. Delta DTE-10T sıcaklık modülü ve SCR güç regülasyonu sıcaklık kontrolünü sağlayabilir.

Bakım ve Güvenlik

Sıcaklık bölgeleri, bakım ve temizlik için uygun olan yandan açılan kapı tasarımını benimser. Her biri sıcaklık bölgesi, atık gazın egzozunu kolaylaştırmak için ayarlanabilir hava girişleriyle donatılmıştır. Bütünleştirir Sızıntı, faz kaybı, aşırı yük, ultra düşük sıcaklık ve tek tuşla koruma gibi kapsamlı koruma mekanizmaları 8 Metre Endüstriyel Tünel Fırının stabil çalışmasını sağlamak için acil durdurma.

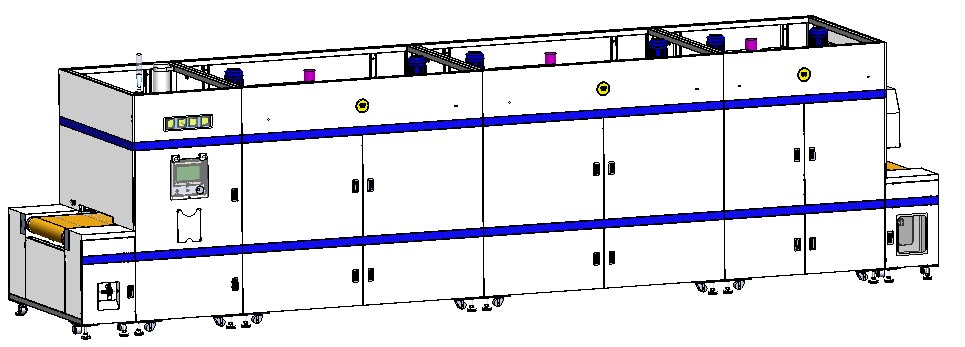

8m Class 100 Tunnel Oven

Ana teknik parametreler

HAYIR.	Öğe	Şartname
1	Modeli	DFHK7008

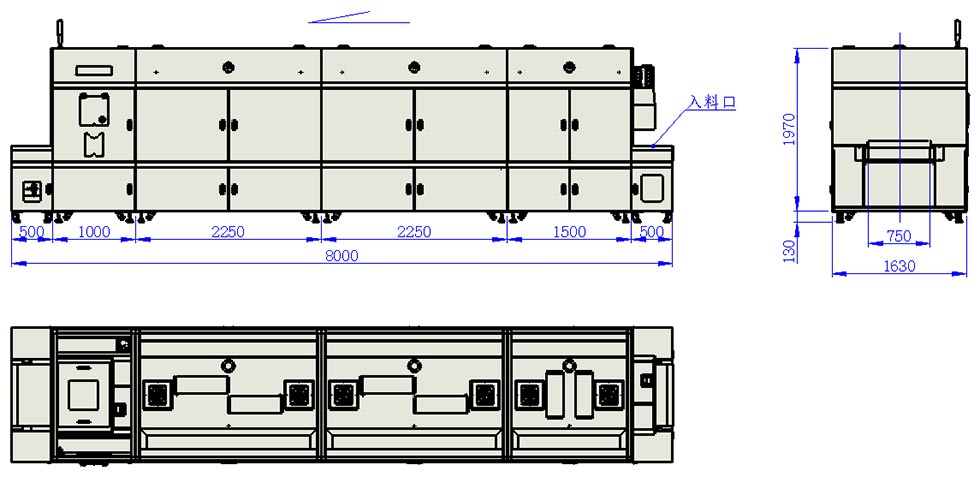

2	Genel Boyutlar	L8000 * G1630 * Y2100mm
3	Güç	AC380V 88KW 50Hz
4	Etkili Giriş Uzunluğu	500 mm
5	Bölge 1 Uzunluğu	1500mm * 1 bölüm
6	Bölge 2 ve 3 Uzunluğu	2250mm * 2 bölüm
7	Soğutma Bölgesi Uzunluğu	1000 mm
8	Çıkış Uzunluğu	500 mm
9	Etkili Konveyör Genişliği	700 mm
10	Etkili Konveyör Yüksekliği	0~80mm ayarlanabilir
11	Konveyör Hızı	0,5~3 m/dak ayarlanabilir
12	Çalışma Yüksekliği	900±30mm
13	Kürleme Modu	Sıcak Hava Sirkülasyonu
14	Kürleme Sıcaklığı Aralığı	RT~180°C
15	Sıcaklık Eşitliği	≤±3°C
16	Isıtma Hızı	RT~100°C ≤ 15 dk
17	Fırın Yüzey Sıcaklığı	≤Ortam +8°C
18	Üretim Modu	Sürekli kesintisiz üretim
19	Isıtma Elemanı	Paslanmaz çelik ısıtma borusu / Orta dalga IR lambası
20	Konveyör Bant	Yüksek sıcaklığa dayanıklı Teflon örgü kemer
21	Fırın Doğal Egzozu	3 çıkış, 4" çapında, her biri ~0,8m³/dak
22	Fırın Atık Gaz Egzozu	2 çıkış, 5" çapında, her biri ~9m³/dak
24	Soğutma Sistemi	Sınıf 1000 FFU laminer soğutma + alttan düşük gürültülü santrifüj fan; 23m³/dak, 6" çap, 1 çıkışlı
25	Toplam Atık Gaz Akışı	~43m³/dak
26	Fırın Temizliği	Statik Sınıf 100, Dinamik Sınıf 1000
27	Güvenlik Koruması	Sızıntı, aşırı yük, aşırı sıcaklık ve acil durdurma koruması
28	Veri Toplama	MES veri toplama ve otomatik tarama fonksiyonu

Ana bileşen modeli

HAYIR.	Parça Adı	Şartname / Model	Marka ve Menşei
Mekanik Parça
1	Tahrik Motoru	CH32-400W-120-SZ 380V Yatay, Çıkış Mili Ø32 Yatay	Yerli Marka
2	Teflon Konveyör Örgü Bant	Daire. Uzunluk 16700W750mm, Süt Beyazı, 11 Örgü, Silikon Kılavuz Şeritli, Kılavuz Şerit Merkez Mesafesi 720mm	Yerli Marka
3	Sıcak Hava Sirkülasyon Fanı	1.5KW-2P, Şaft Uzunluğu 190, Şaft Çapı Ø24mm, Hız 2800 dev/dak	Yerli Marka
4	HEPA Filtresi	L900W274T180mm Sınıfı100L900W424T180mm Sınıfı100	Yerli Marka
5	304 Paslanmaz Çelik Isıtma Borusu	1.2KW L-Tipi 220V, 1.5KW L-Tipi 220V	Yerli Marka
6	IR Lambası	Karbon Fiber Vakum IR Tüpü, 0.8KW*L845mm	Yerli Marka
7	Takılı Kanatlı Fan Çarkı	10,5 İnç Tip B, Şaft Deliği Ø24mm	Yerli Marka
8	Egzoz Gazı Fanı	CY125 200W 220V, Sağ 90°	Yerli Marka
9	Santrifüj Fan	CY180 750W Dökme Demir Motor, Hız 2850 dev/dak	Yerli Marka
10	Fark Basınç Göstergesi	0-300Pa	Yerli Marka

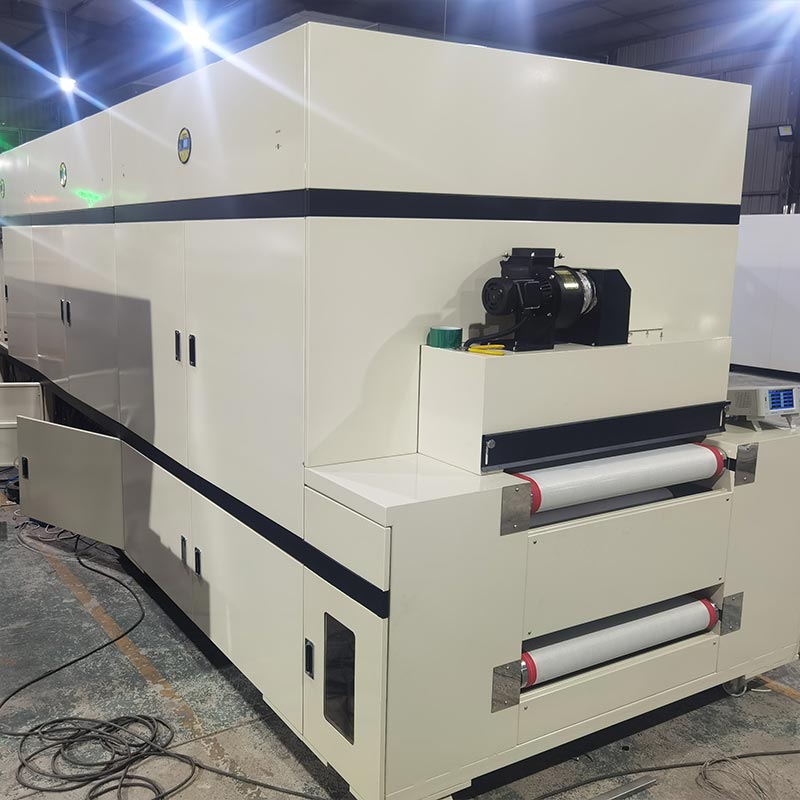

11	Toz Yapışkan Rulo	Uzunluk 690mm, OD 94, ID 76, Bıçaksız Kesim, Orta-Yüksek Viskozite	Yerli Marka
12	Sızdırmazlık Şeridi	KX-27(16x21)	Yerli Marka
Kontrol Parçası
13	Toprak Kaçağı Devre Kesici	3P+N-C250A	ÇİN
14	AC Kontaktörü	LC1N-1810 220V	Schneider
15	AC Kontaktörü	LC1N-1210 220V	Schneider
16	AC Kontaktörü	LC1N-4011 220V	Schneider
17	Termal Aşırı Yük Rölesi	LRN12N 5.5-8A	Schneider
18	Ara Röle	MY4NJ DC24V	OMRON
19	PLC'ler	H5U-1614MTD-A8	yenilik
20	Dokunmatik Ekran	MT8102iE	Weinview
21	Sıcaklık Kontrol Modülü	DTE-10T	Delta
22	Sıcaklık Sensörü (Termokupl)	WRNT-01/02 K-Tipi	Hualing
23	3 Fazlı SCR Modülü	J3-SCR-75LA	Aoyi
24	İnvertör	220V 0.4KW, Shihlin, İletişim Fonksiyonlu	Şihlin
25	İnvertör	380V 3.7KW, Shihlin, İletişim Fonksiyonlu	Şihlin

Avantajlarımız

Müşteriler çizimleri gerçek gereksinimlerine göre özelleştirebilir. 8m Sınıf 100 Tünel Fırın, bu şartlara kesinlikle uygundur ile 1000 seviyeli arıtma standartları. Sıcaklık bölgelerinin her üç bölümü de bağımsız ve hassas bir şekilde konumlandırılmıştır. SCR tristörlerle birleştirilmiş Delta PLC tarafından kontrol edilir ve hızlı bir şekilde geliştirmek için uzak kızılötesi lambalarla desteklenir. the kür etkisi. Fırın, yüksek sıcaklıklara dayanıklı bir filtre ve yüksek sıcaklıklara dayanıklı Teflon ağ ile donatılmıştır kemer Sapmayı önleyen bir cihaz ve kullanışlı, kendi kendini temizleyen yapışkan toz silindirleri ile donatılmıştır. Soğutma bölümü bir kullanır bin seviyeli laminer akış fanı ve alttan basınçlı egzoz fanı birlikte çalışarak sıcak havayı dış mekana boşaltır için En iyi hava soğutma etkisini elde edin. Müşteriler çizimleri gerçek ihtiyaçlarına göre özelleştirebilir.

Yapılandırma Desteği

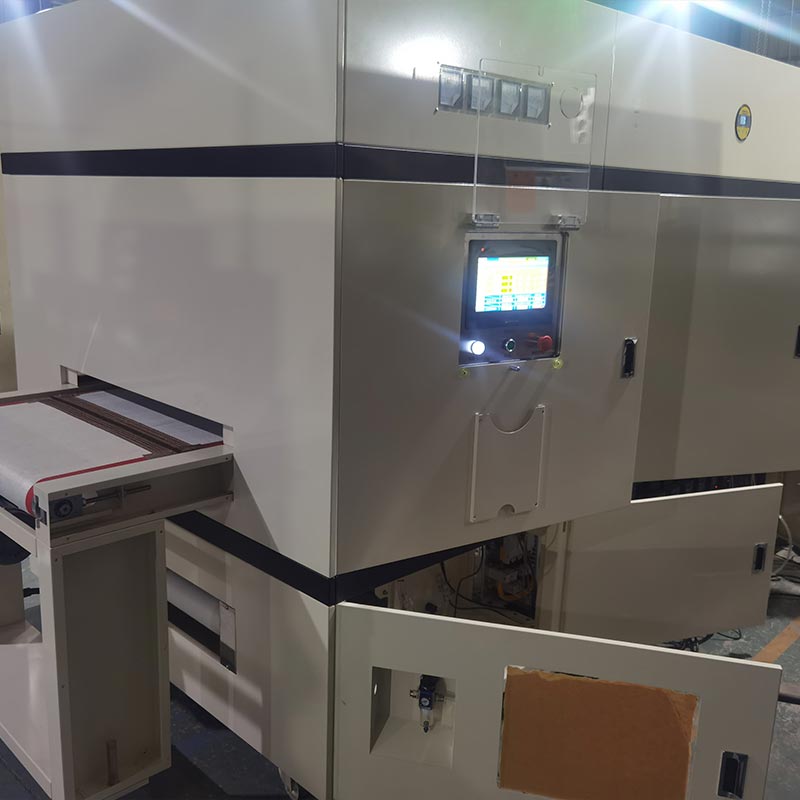

Yarı İletken Kürleme Fırınının kontrol mimarisi Inovance H5U PLC ve Weinview MT8102iE tarafından desteklenmektedir. MES veri toplama ve otomatik tarama işlevleri için endüstriyel 4.0 arayüzleri sağlayan dokunmatik ekran. sistem toz geçirmez bir muhafaza içinde yer alan Schneider AC kontaktörleri ve Omron rölelerinden oluşur. Bu seçim yüksek kaliteli Schininger invertörü ile birleştirilen bileşenler, 700 mm genişliğindeki Teflon örgü kayışın pürüzsüz bir şekilde kalmasını sağlar ve Dakikada 0,5 ila 3 metrelik kesintisiz hız, hassas levhalarınızı ve PCBA'nızı titreşimden veya mekanik şok.
